防风偏跳线绝缘子
图片展示
概述
110kV、220kV等架空高压输电线路上的引流跳线在大风、暴风等恶劣气象条件下极易发生风偏闪络现象,特别是像大(外)转角耐张铁塔跳线在大风等恶劣气象条件下不能保证跳线距塔身的安全距离,易造成风偏跳闪故障,严重影响系统运行。此前电力部门也采取了如加装重锤、改变串型等措施,效果不是很好。防风偏跳线绝缘子也叫防风偏硬跳线复合绝缘子。其机械支撑选用较粗的环氧玻璃纤维引拔棒,钢性固定在线路铁塔上,利用环氧玻璃纤维引拔棒特有的刚柔特性,减小瞬时风偏所产生的大力矩,阻尼、抑制风偏能力,承受风偏摆动,保证了防风偏跳线复合绝缘子承受抗拉伸及弯曲负荷,从而避免了风偏跳线闪络现象。
通过运行经验表明,防风偏跳线绝缘子具有优良的防污闪、防风偏性能,可以有效地解决台风、暴风等造成的跳线风偏闪络问题。

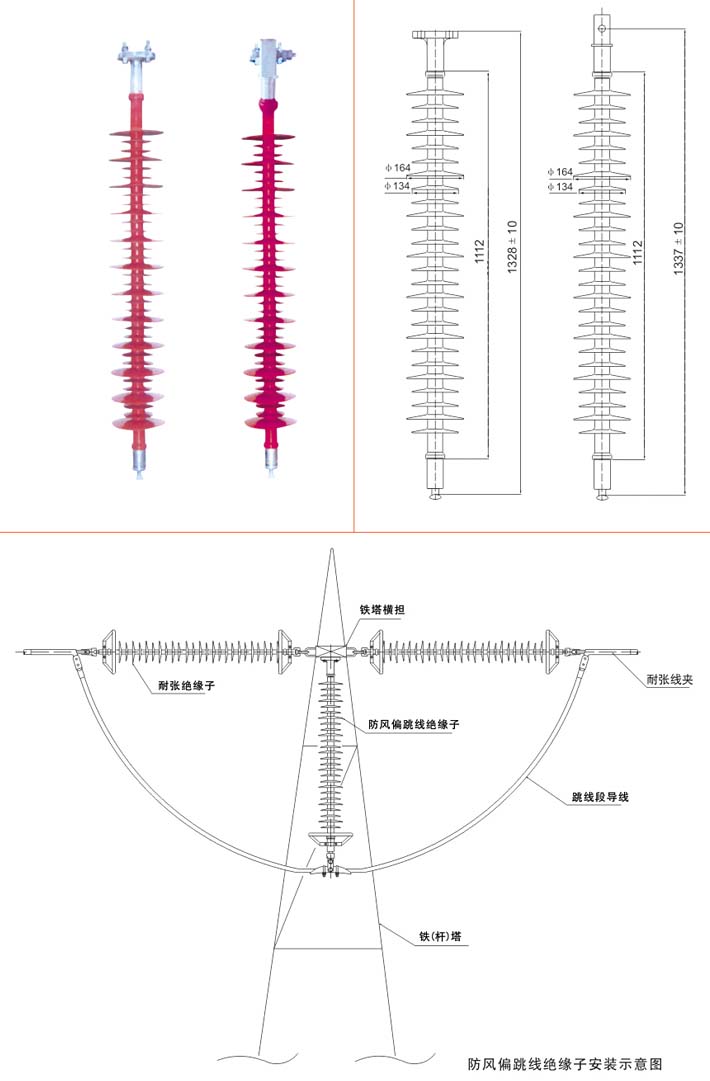

防风偏跳线绝缘子与铁塔横担的联接采用T型联接(垂直T型双孔联接)或D型联接(侧面单孔联接)供用户选择。
防风偏跳线绝缘子可以方便的替换现运行中的跳线绝缘子(瓷绝缘子或玻璃绝缘子)。此外防风偏跳线绝缘子的尺寸及联接金具的方式也可以依照客户的要求进行加工。

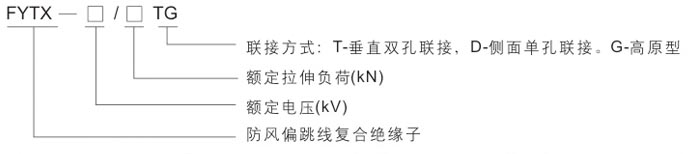

产品型号说明
技术参数
规格型号
额定电压
kV
额定拉
伸负荷
kN
额定弯
曲负荷
kN
结构高度
mm
绝缘距离
mm
最小公称
爬电距离
mm
雷电全波
冲击耐受电压
kVp
1min工频湿
耐受电压
kV
均压环
直径
mm
FYTX-35/100-T
35
100
0.8
746±10
532
1534
230
95
Ф250
FYTX-35/100-D
35
100
0.8
755±10
532
1534
230
95
Ф250
FYTX-66/100-T
66
100
0.8
979±10
763
2304
410
185
Ф300
FYTX-66/100-D
66
100
0.8
988±10
763
2304
410
185
Ф300
FYTX -110/100-T
110
100
1.0
1328±15
1112
3450
550
230
Ф350
FYTX -110/100-D
110
100
1.0
1337±15
1112
3450
550
230
Ф350
FYTX -110/100-TG
110
100
1.0
1676±15
1460
4568
550
230
Ф350
FYTX -110/100-DG
110
100
1.0
1685±15
1460
4568
550
230
Ф350
FYTX -220/100-T
220
100
0.8
2298±15
2082
6750
1000
395
Ф350
FYTX -220/100-D
220
100
0.8
2307±15
2082
6750
1000
395
Ф350
