一、概述

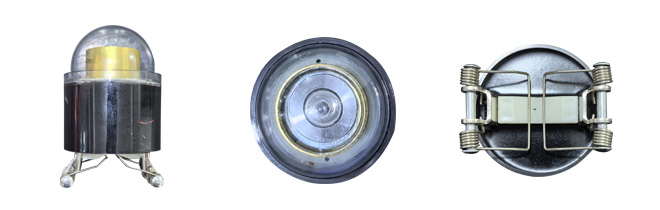

      户外线路型高压带电指示器是一种直接安装在室内外高压（10～220kV）电气设备上、直观显示出高压电气设备是否带有运行电压的强闪光型提示性安全装置。当高压设备带有运行电压时，该显示器显示窗发出强烈闪光，警示人们高压设备带电。无电时则无指示。该显示器符合DL/T538-93《高压带电显示装置技术条件》和DL740-2000《电容型验电器》有关技术指标的综合要求。

      该显示器采用静电感应的原理，在高压设备周围电场的作用下，利用电场能达到强闪光显示高压带电目的。能准确可靠地将高压设备带电状况用强闪光的方式显示，即使在耀眼的室外强光下也能清晰醒目。它的出现解决了多年来“电不可见”的难题。可有效地防止由于人对设备带电状况不掌握而造成的高压触电事故及设备短路损坏事故。特别是对防止线路侧带电挂地线、带电合接地刀闸以及防止人员误触带电设备能够起到明显的警示作用，弥补防误闭锁装置的缺陷。

二、技术指标

      1.适用电压：10～35 kV；

      2.工作频率：50Hz～60Hz；

      3.长期工作温度：-25℃～＋85℃；

      4.海  拔：3000米及以下地区；

      5.起动电压Ut：15％Uф ≤Ut≤70％Uф

      6.显示方式：高亮度强闪光；

      7.闪光频率：10～60次／Min；

      8.使用寿命：大于5年；

      9.显示清晰度：10米以内清晰可辨

      10.抗异相干扰能力：系统正常运行时，三相正常显示；系统缺相运行时，带电相正常显示；无电相不显示。

      11.适用条件：裸导线。

三、功能特点

      1.提示性强：在高压设备带有运行电压时该显示器能准确可靠地将高压设备带电状况用强闪光的方式显示；它直观、醒目，可有效防止误入带电间隔或带电合接地刀闸等引起的人身、设备事故。
      2.可靠性高：该显示器是利用静电感应的原理，在高压设备周围电场的作用下，利用电场能达到强闪光显示高压带电目的；该显示器不用电池或其他二次辅助电源；按照DL/T538-93《高压带电显示装置技术条件》和DL740-2000《电容型验电器》电力行业标准规定的技术要求整定。

      3.长寿命设计，可达100000小时；可长期不间断运行；显示部件和内部元件全部采用长寿命、高可靠性元件。

      4.安装简便，免维护；户外显示器使用专用弹簧卡具，直接安装于高压电气设备上，可带电装、拆，处于等电位状态；使用绝缘杆配专用安装工具即可带电安装；避免了停电安装、拆卸的诸多不便；该显示器不受“过电压”影响，也不影响高压设备对地绝缘。
      5.抗干扰性强；分相显示，不受邻相（路）干扰，不会出现“误指示”。

      6.全天候方式运行；室内室外均可安装，不受风、雨、雪、雾和明暗环境光的影响。
      7.选用特殊器件，确保日照状况下10m范围内可靠观察带电情况；我公司专门定制特殊发光二极管；亮度大于2000 mcd；其他关键器件也选用特殊规格，确保性能可靠，指示器亮度是同类产品的4~5倍；

四、安装地点

      1、安装在户外高压设备所有挂地线（接地刀闸）点附件，可有效防止带电挂地线事故发生；

      2、安装于易于发生人员误触电设备的室外带电部件上；

      3、安装在高压进出线附近，作为高压带电监视；

      4、试验用升压器高电压带电监视；

      5、分段母相邻点。
