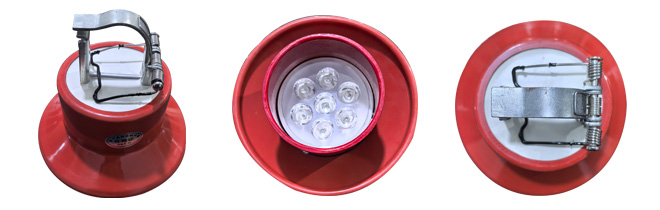

一、产品介绍
户外无源带电显示器是一种直接安装在户外高压电气设备上、直观显示出高压电气设备是否带有运行电压的强闪光型提示性安全装置。当高压设备带有运行电压时，该显示器显示窗发出强烈闪光，警示人们高压设备带电。无电时则无指示。
该显示器符合 DL/T538-2006《高压带电显示装置》和 DL/T740-2000《电容型验电器》有关技术指标的综合要求。
1、应用范围
本产品适用于户外高压电气设备上、架空线路等相关电压等级的带电线路。
2、使用场景
当高压设备带有运行电压时该显示器能准确可靠地将高压设备带电状况用强闪光的方 式显示。能准确可靠地将高压设备带电状况用强闪光的方式显示，即使在耀眼的户外强光下也能清晰醒目。它直观、醒目，可有效防止误入带电间隔或带电合接地刀闸等引起的人身、设备事故。可有效地防止由于人对设备带电状况不掌握而造成的高压触电事故及设备短路损坏事故。
3、技术指标
1 适用电压：27.5 kV、35KV、66KV、110KV、220KV；
2、工作频率：50Hz～60Hz；
3、适用温度：-40℃～＋70℃；
4、起动电压Ut：15％Uф ≤Ut≤65％Uф
（参照 DL/T538-2006《高压带电示装置技术条件》和 DL740-2000《电容型验电器》标准综合设定。其中 Uф 为额定相电压）；
5、显示方式：高亮度强闪光；
6、闪光频率：10～60 次／Min；
7、使用场所：室外高压设备；
8、使用寿命：≥5 年；
9、外形尺寸：Φ145×160mm；
10、显示清晰度：30 米以内清晰可辨（户外）；
4、工作原理
该显示器采用静电感应的原理，在高压设备周围电场的作用下，利用电场取能，能达到强闪光显示高压带电目的。该显示器不用电池或其他二次辅助电源。按照
DL/T538-2006《高压带电显示装置》和 DL/T740-2000《电容型验电器》电力行业标准规定的技术要求整定。
二、简易使用说明
户外无源带电显示器是一种直接安装在室内外高压电气设备上、直观显示出高压电气设备是否带有运行电压的强闪光型提示性安全装置。将该户外带电显示器按照上述安装要求安装在高压设备当高压设备带有运行电压时，该显示器显示窗发出强烈闪光，警示人们高压设备带电。无电时则无指示。
能准确可靠地将高压设备带电状况用强闪光的方式显示，即使在耀眼的户外强光下也能清晰醒目。它的出现解决了多年来“电不可见”的难题。可有效地防止由于人对设备带电状况不掌握而造成的高压触电事故及设备短路损坏事故。特别是对防止线路侧带电挂地线、带电合接地刀闸以及防止人员误触带电设备能够起到明显的警示作用，弥补防误闭锁装置的缺陷。
三、安装说明
该显示器使用专用弹簧卡具，直接安装于高压电气设备上，可带电装、拆，处于等电位状态。可使用绝缘杆配专用安装工具即可带电安装。避免了停电安装、拆卸的诸多不便。该显示器不受“过电压”影响，也不影响高压设备对地绝缘。本产品适用于户外高压电气设备上，架空线路等相关电压等级的带电线路。

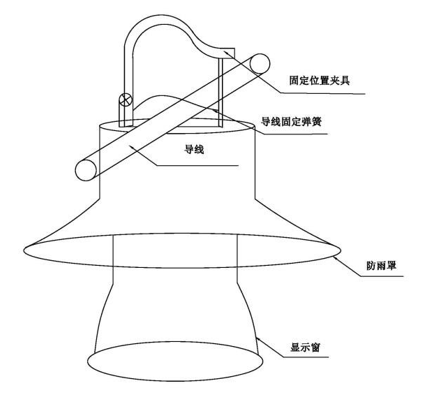

1、产品示意图
此款产品外形结构示意图，如图所示：
其中夹具部分分为：固定位置夹具、导线固定弹簧
2、安装示意图

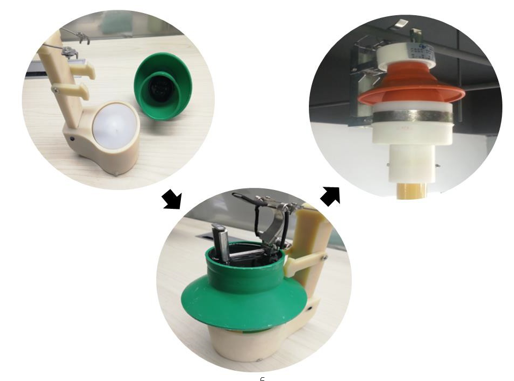

3、安装方案
● 带电安装：使用安装工具安装，将户外带电指示器放置在带电指示器安装工具上，将固定位置夹具与导线固定弹簧拉到安装工具相应卡扣上，将安装工具旋紧在令克棒上，手持令克棒，将带电指示器开口对准要安装的导线位置处，稍微用力一顶即可完成安装，最后使用绝缘杆调整显示窗与地面垂直；
● 停电安装：①直接用手将拉开固定位置夹具与导线固定弹簧，然后将导线（电缆）穿过， 先松开导线弹簧，再松开夹具，并让导线固定弹簧紧压导线，调整显示窗口，使其处于便于观察的位置即可。②使用带电显示器安装工具安装方法同上。
● 停电电拆卸时，可用手握住灯罩往外使劲便可取下，也可以使用专用拆卸工具拆卸
● 带电拆卸时，使用绝缘杆配合专门的拆卸工具拆卸，拆卸时，可采用另外的绝缘杆固定导线；
● 安装过程应遵循 GB26859-2011《电力安全工作规程 电力线路部分》规定。
四、使用注意事项
1、使用注意事项
● 该显示器与其安装所处的高压带电体是等电位，故安装运行后也是高电压；
● 该显示器与高压设备必须有电气连接。需要安装带电指示器注意必须和裸线接触； 若直接安装在导线绝缘护套上，显示器将无法工作；
● 若需要带电安装与拆卸，需要对应的配套工具；
● 不得将该显示器替代高压验电器使用，有关验电工作请参照安规相关规定；
2、建议安装地点

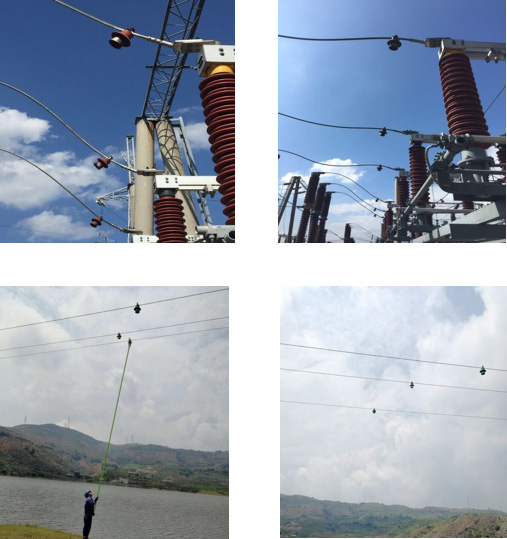

● 安装在户外高压设备所有挂地线（接地刀闸）点附件，可有效防止带电挂地线事故发生；
● 安装于易于发生人员误触电设备的户外带电部件上；
● 安装在高压进出线附近，作为高压带电监视；
● 试验用升压器高电压带电监视；
● 分段母相邻点；
