产品概述

      针对35KV户外高压(限流)熔断器在实际运行中存在的问题，结合电网安全，研制插拔式户外户外高压(限流)熔断器。

      将在高空更换作业挪至地面进行，解决高空作业风险，提高工作效率，降低人力资源成本。

      3.2本公司开发35kV户外高压限流熔断器:

      3.2.1一种新型熔断器，其特征:

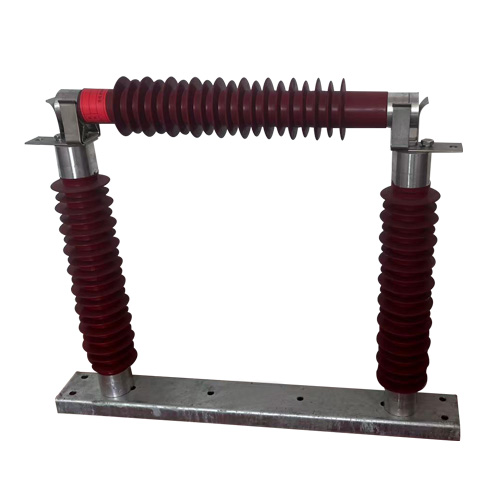

      包含两个竖直的支柱绝缘子12，支柱绝缘子上端包含一个平垫片2，平垫片2朝外伸出为接线端子1，还包含竖直的限位片，限位片边侧为触头4，两个支柱绝缘子12之间的触头4之间能够放置绝缘套管，绝缘套管内部能够穿过熔断件8，熔断件导电连接触头以及接线端子本处的技术方案所起到的实质的技术效果及其实现过程为如下:使用的时候，当熔断件8熔断后，向上顶出绝缘套管，随即拆下绝缘套管，绝缘套管内的熔断件能够被更换。所述绝缘套管上包含绝缘裙边。绝缘裙边使得绝缘性能更好。

      两个支桂绝缘子12的上端和下端上各自通过螺栓连接对接件。作为优选，支柱绝缘子的固定螺栓包含两个，两个栓使得固定效果更好，保持绝缘套管的不受母排及引流线的应力而扭曲。

      触头和熔断件之间还包含塔形弹簧6，塔形弹簧为金属材质。塔形弹簧方便导通和挤压，而且为固定件。

      (1).新型产品采用两个绝缘子做为支撑，更加牢固稳定。

      (2).新型产品采用了插拔式结构，更换时无需拆卸硬母线及引流线，极为方便，节约时间和精力。(3).操作人员无需爬上高空，在地面用专用工县即可拆装，避免了高空作业的风险。(4).新型产品的绝缘子上下孔均采用了双孔定位，确保了产品不受母排及引流线的应力而发生变形扭曲3.2.2产品的安装、维护

      3.2.2.1熔断器可垂直安装，也可水平或倾斜安装。

      3.2.2.2将熔断器底座用 M10 蝶杆连接并固定。

      3.2.2.3 将接线端子两端通过 中11 孔与硬母线及引流线连接并紧固。

      3.2.2.4应保持熔断器的清洁，定时清除熔断器表面的灰尘污物。

      3.2.3.产品的更换

      3.2.3.1当熔断件一相或两相熔断时，应更换所有三个断件。

      3.2.3.2 当熔断件动作后需要更换时，可参考下列方法。

      (1)用专用工具将绝缘套管7从空中取下。

      (2)用十字螺丝刀穿过触头10的 中10孔，拧开触头10，取出内部的熔断件 8。

      (3)更换同规格型号的熔断件8，将触头10与连接件9连接并拧聚(可参考方法2)，方向相反);更换时注意:密封圈不得遗漏。

      (4)用专用工具将绝缘套管7托起并安装在触头夹14内(图3.1c)。

      3.2.4从外观上可发现新型产品有以下几个优点:

      (1).相比于老式产品的陶瓷结构，新型产品采用了硅橡胶做为绝缘，产品稳定性高、可塑性强、分散性小，不易破碎.(2).新型产品重量大相减小，相对于老式产品23Kg的重量，新产品仅为12.5Kg;更为轻便。所述触头包含多个夹持金属板15，多个夹持金属板之间包含夹持空隙，夹持间隙中能夹持绝缘套管。本处的技术方案所超到的实质的技术效果及其实现过程为如下:结合图3.1d，本处为不同于塔形弹的夹持方式和夹持结构，能迅速拆装绝缘套管。多个夹持金属板15即触头夹。

      所述绝缘子为硅橡胶的伞裙柱。

产品优点

      1.1外观

      从外观上可发现新型产品有以下几个优点:

      (1)相比于老式产品的陶瓷结构，新型产品采用了硅橡胶做为绝缘外护套，产品稳定性高、可塑性强、分散性小，不易破碎。

      (2)新型产品重量大幅减小，相对于老式产品23Kg的重量，新产品仅为12.5Kg:更为轻便，方便运维人员操作。

      1.2产品尺寸和结构

      从产品尺寸和结构上可发现新型产品有以下几个优点:

      (1)本产品采用两个支柱绝缘子做为支撑，更加牢固稳定。

      (2)本产品采用了播拔式结构，更换时无需拆卸硬母线及引流线，极为方便，节约时间和精力。

      (3)操作人员无需爬上高空，在地而用专用工具即可拆装，避免了高空作业的风险。

      (4)本产品的支柱绝缘子上下孔均采用了双孔定位，确保了产品不受母排线的应力而发生变形扭曲,
